Стиральная машина является незаменимым устройством в домашнем хозяйстве. Нынешнее поколение молодых хозяек не знает, как сложно стирать вещи вручную. Сотни тысяч женщин по всему миру ежедневно используют стиральный агрегат, не задумываясь о конструктивных особенностях устройства. Но для понимания особенностей работы стиральных машин рекомендуется ознакомиться с внутренними механизмами. К примеру, одним из главных элементов стиральной машины является тахогенератор.
Тахогенератор в стиральной машине
О принципе работы
Тахогенератор или таходатчик предназначен для измерения скорости, с которой вращается двигатель. Полученные данные передаются в электронный механизм управления, где обрабатываются и используются для дальнейшей работы устройства. Конструкция датчика – кольцо из прочного металла, к которому подсоединены два провода. Кольцо подключается к валу электромотора, который вращается и подает напряжение на таходатчик.
Где находится тахогенератор
Как проверить таходатчик на стиральной машине
Для проверки тахогенератора необаятельно снимать его с двигателя, но сам двигатель придется снять со стиральной машины. Сначала нужно снять ремень с вала двигателя. Далее окрутите болты, крепящие мотор, вытащите двигатель наружу, предварительно отсоединив от него провода.
Чтобы проверить таходатчик на работоспособность проделайте следующее:

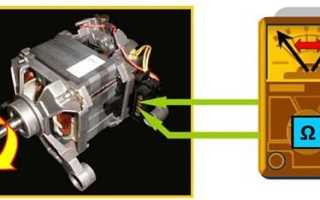

- Для начала отсоедините провода таходатчика от разъема, после чего замеряйте сопротивление на них. Для этого вам понадобится мультиметр, который нужно перевести в режим измерение сопротивления. Нормальное сопротивление тахогенератора должно составлять в районе 60 Ом. Кстати эту процедуру вы можете проделать не снимая двигатель со стиральной машины.
- Чтобы убедится, что тахогенератор работает и выдает ток при вращении двигателя, переключите мультиметр в режим измерения напряжения. Замеряя напряжение на выводах таходатчика крутите рукой двигатель. Напряжение должно подниматься. При вращении двигателя оно обычно составляет около 0,2 В.
- Если все хорошо проверьте болт крепления таходгенератора, очень часто он расслабляется и датчик начинает «глючить». Если он расслаблен подтяните его.
Если ваш тахогенератор не прошел эти тесты и болт его крепления был затянут, то пора его менять. Ломается таходатчик чаще всего по причине перегрузки стиральной машины.
Сам таходатчик выходит из строя крайне редко, ведь это довольно надежная деталь, поэтому проверьте все контакты его подключения, а также другие неисправности.
О неисправностях
Зная, что таходатчик располагается на двигателе стиральной машины не сложно догадаться о поломке данного элемента по характерным признакам.
К самым ярким признакам следует отнести:
- Значительные изменения в скорости обращения загрузочного бака.
- В момент отжима белья скорость работы механизма снижается.
- В период стирки скорость вращения белья в баке выше, чем обычно.
- После завершения рабочего цикла белье остаётся мокрым, плохо выжатым.
Если присутствует один или несколько признаков необходимо удостовериться в неисправности таходатчика и мотора.
Ремонт тахогенератора
Как регулировать обороты двигателя от стиральной машины
Для регулировки оборотов в стиральной машине используется сложная система управления. Она при любой весовой нагрузке должна с большой точностью поддерживать скорость барабана.
Обладатель машинки может только поставить регулятор оборотов скорости вращения барабана стиральной машины на режим отжима.
Но во многих стиралках существуют режимы самодиагностики, в которых можно проверить правильность задаваемых оборотов. В стиральной машине LG таходатчик в режиме диагностики показывает частоту вращения в режиме стирки, среднюю и наибольшую скорость двигателя.
Для регулировки оборотов двигателя без стиральной машины можно использовать ЛАТР.
Данный прибор позволяет регулировать обороты мотора при пассивном положении таходатчика.
Существуют и другие специальные приборы, позволяющие проверить и работу датчиков скорости при совместной работе с двигателями.
Как проверить?
Чтобы проверить тахогенератор стирального устройства Атлант, Индезит, LG, Candy необходимо демонтировать заднюю стенку агрегата. Добравшись до мотора, находим тахогенератор и откручиваем крепежные болты. Отсоединяем провода, идущие от двигателя к датчику. На данном этапе следует осуществить измерения сопротивления. Осуществляют данную процедуру с помощью мультиметра. Нормальные показатели сопротивления тахогенератора любой стиральной машины должны находиться в пределах 60 Ом.
Также измеряем напряжение в данном элементе. В ходе снятия замеров датчик прокручивают вручную, чтобы убедиться в естественном повышении напряжения. Тем выше скорость вращения, тем больше показатели напряжения. Если на данном этапе не были выявлены отклонения, следует искать причину неисправности далее.
Тахогенератор
Читайте также:
Нередко тахогенератор двигателя стиральной машины Индезит, Атлант, Candy, LG перестает нормально функционировать из-за ослабления крепежей. Важно убедиться в надежной фиксации каждого болтика. При необходимости подтянуть их либо заменить новыми крепежными элементами.
Как заменить тахогенератор?
Исходя из всего вышесказанного, можно сделать вывод, что тахогенератор или таходатчик, является одной из важных деталей во всей системе стиральной машинки. И хотя поломка данной детали практически не возможна, перестраховаться все же следует. Самое главное, это не допускать перегрузки вашей домашней помощницы и внимательно следить за ее рабочим процессом. Ну а в том случае если вы заметили отклонения в работе, то не медлите, а сразу обратитесь к специалистам.
Самый распространённый таходатчик стиральной машины представляет собой катушку с обмоткой, концы которой выведены в общую колодку проводов питания электродвигателя. Принцип работы тахогенератора в том что внутри его катушки вращается магнит, который надёжно закреплён к валу двигателя.
При разной частоте вращения магнита внутри обмотки меняется её сопротивление, которое считывает процессор и определяет частоту вращения двигателя и соответственно барабана стиральной машины. Если скорость вращения двигателя не совпадает, то управляющий блок регулирует её до нужной.
На машинах с прямым приводом двигателя на барабан тахогенератор имеет несколько другую конструкцию, но принцип его работы и назначение одно и то же регулировать обороты двигателя. В таких машинах двигатель вращается синхронно с барабаном стиральной машинки, что делает более точную регулировку частоты вращения. Это сказывается на улучшении качества стирки и надёжности всего агрегата.
Это элемент, который выглядит как небольшая катушка. От его работы зависит вся схема управления стиралки. Такое положение делает датчик очень важным элементом.
Прибор ответственен за определение и усиление скорости вращения двигателя. Также он имеет второе название: датчик Холла – по фамилии изобретателя. Любой специалист скажет, для чего нужен данный элемент – он отвечает за то, чтобы белье качественно отжималось и было сухим. Если после стирки оно остается мокрым, значит, проблема именно в датчике или сбое его кода.
Принцип работы
Тахогенератор стиральной машины устроен так: это прочное металлическое кольцо с подсоединенными к нему двумя проводами. Элемент присоединяется к валу электромотора, подавая напряжение. Принцип работы обеспечивается вращением мотора. Внутри катушки под магнитным воздействием создается напряжение, которое меняется при наборе или замедлении скорости оборотов электрического мотора.
Где находится?
В любых марках машин (Candy, Indesit, Samsung) можно сразу найти место, где стоит таходатчик. Увидеть это можно, открыв заднюю крышку. Тахогенератор расположен на валу электродвигателя.
Эта операция должна осуществляться только специалистом. Замена тахогенератора в стиральной машине-автомате без определенных навыков не удастся. Начать стоит с разборки.
- Отключить машину от сети и коммуникаций.
- Выкрутить саморезы с задней панели, снять ее.
- Снять ремень привода, потянуть на себя, параллельно прокручивая шкив.
- Демонтировать двигатель: отметить провода, которые идут к мотору, чтобы потом не сбиться с подключения, открутить болты.
- Двигая мотор вперед-назад, достать из корпуса.
Не имея опыта таких работ, к машине лучше не подходить, потому что есть риск сломать ее детали.
-
Читайте также:
Предлагаем ознакомиться Какая мощность двигателя стиральных машин оптимальная
Как снять?
После того, как сняли мотор, необходимо проверить исправность датчика. Если из-за сильных вибраций его крепление ослабло или от него отошли контакты, то нужно просто восстановить соединение и затянуть болты крепления потуже.
После надо проверить сопротивление таким способом:
- установить тестер в режим измерения сопротивления;
- разжать разъемы проводов, убрать от контактов;
- приложить щуп тестера к контакту, замерить показатели – в норме они должны составлять 60-70 Ом;
- переключить тестер на измерение напряжения – если оно есть, датчик исправен;
- приложить щуп к контакту, поворачивая мотор – если значения меняются в пределах 0,2 Вольта, то деталь исправна.
Если все манипуляции бесполезны, то датчик неисправен. Его надо убрать и заменить новым. Также можно проверить целостность проводки или платы управления. Если все исправно, но деталь не работает, необходимо обратиться в сервисный центр для ремонта.
Чтобы подключить новый тахогенератор, надо сделать так.
| Этапы | Ваши действия |
| Снять старый. | Отсоединить разъемы (выдернуть или вытащить из общей колодки при помощи тонкой отвертки), снять крышку, открутить болты. |
| После этого его прикручивают к мотору в обратном порядке. | Присоединить разъемы, надеть крышку, закрутить болты. |
| Что при подключении важно. | Вернуть на место провода к электродвигателю, которые должен быть поставлены в правильном порядке. |
Также соблюдается проверенная правильность присоединения проводов к панели управления и ротору.
Рис. 3 — Расположение таходатчика
О замене
Замена тахогенератора в стиральном устройстве осуществляется следующим образом:
- Отсоединить провода от разъема.
- Снять верхнюю крышку тахогенератора, которая закрепляется при помощи защелки.
- Открутить крепежные элементы, на которых установлен датчик.
- Демонтируем сломанную запчасть и устанавливаем новую.
Вызов мастера
Датчик холла в стиральной машине LG
Тахогенератор необходим с той целью, чтобы рассчитывать количество оборотов, а так же замерять сгенерированное напряжение. Эти показатели являются очень важными и требуют верный учет. Именно контроль этих данных гарантирует долгую работоспособность стиральной машины, а так же правильное выполнение всех программ, которыми она оснащена.
Если же таходатчик вышел из строя, вращения барабана становятся неконтролируемыми, это можно увидеть при отжиме вещей. Барабан начинает крутиться не так, как этого требует заданная программа, данные об этом передаются в модуль, который анализирует информацию и дает приказ замедлить, или ускорить работу. Чаще всего таким модулем оснащены стиральные машинки LG, Candy? Samsung (Самсунг).
Датчик холла в разных стиральных машинах может выглядеть по-разному
Тахогенератор в стиральных машинах марки LG представляет собой маленькую деталь, которая фиксируется на неподвижной части двигателя.
Работа таходатчика заключается в наблюдении за появляющимся магнитным полем при работе.
Данный прибор имеет три вывода. Они дают нужные данные, которые позволяют контролировать обороты в электронном модуле, а так же позволяют управлять стиральной машиной. Благодаря этим данным модуль делает вывод, что нужно делать с оборотами, добавить или уменьшить их.
Советы специалистов
Чтобы избежать ремонта тахогенератора стиральной машины рекомендуется установить надежный элемент, называемый датчик Холла. Он монтируется на двигатель устройства и отличается высокой производительностью. Многие ведущие бренды изначально оснащают стиральные машины нового поколения этим прибором.
Не всегда замедленная работа загрузочного барабана говорит о поломке тахогенератора стиральной машины Атлант. Прежде чем осуществлять замену этой детали нужно проверить работоспособность кнопок. Банальное западание кнопки запуска отжима может привести к уменьшению оборотов барабана на стадии стирки и отжима.
LG F-10B8ND
Кроме неполадок тахогенератора к замедлению оборотов может привести перегруз барабана. Нередко хозяйки не соблюдают рекомендованные производителем параметры использования стиральной машиной. Если загрузить в барабан белья больше, чем это предусмотрено конструктивными особенностями агрегата, это приведет к неправильной работе техники на всех этапах.
Признаки неисправности таходатчика
При неисправном датчике управляющие блоки не получают данные о скорости двигателя или получают их в некорректном виде. Поломка тахогенератора стиральной машины влечёт за собой не правильную работу всего прибора в целом.
При поломке этой детали машинка начинает:
- Вращать барабан в режиме стирки с неправильной скоростью. Превышенные обороты влекут за собой дисбаланс бака, сильную вибрацию и смещение всего изделия по основанию, на котором оно установлено.
- Амортизаторы и подшипники подвергаются при этом сильной нагрузке. При наличие у машинки функции распознания нарушения баланса прибор останавливает программы и высвечивает на своём дисплее код неисправности;
- При подаче сигнала на электродвигатель он начинает быстро набирать обороты. Машинка при этом испытывает биение бака внутри корпуса. В машинах с ременным приводом изнашивается ремень вплоть до обрыва;
- В стиральных машинах, оснащённых современными инверторными движками, появляется нарастающий писк, но барабан при этом может даже не начинать движение.
Советы
- Многие современные производители стиральных машин оснащают свои приборы разновидностью тахогенератора, которая называется «датчик Холла». Он устанавливается непосредственно в двигатель стиралки и отличается высокой степенью надежности. Подобные устройства можно встретить в стиральных машинах фирм LG, Indesit, Bosch, Samsung (но не во всех моделях).
- Иногда проблемы со скоростью вращения барабана возникают не из-за поломки тахогенератора, а по менее серьезным причинам.
Перед тем, как разбирать стиральную машину в поисках неполадок, обратите внимание на состояние кнопки, запускающей режим отжима. Если она зажата, причина сбоев, вероятнее всего, в ней.
